Unser Systembalkon:
Aufbau, Entwässerung, Details
Unser Systembalkon ist das Ergebnis langjähriger Erfahrung, praktischer Erkenntnisse und unserer Leidenschaft für durchdachte Konstruktionen. Standardisiert, wo es sinnvoll ist. Individuell, wo es darauf ankommt.

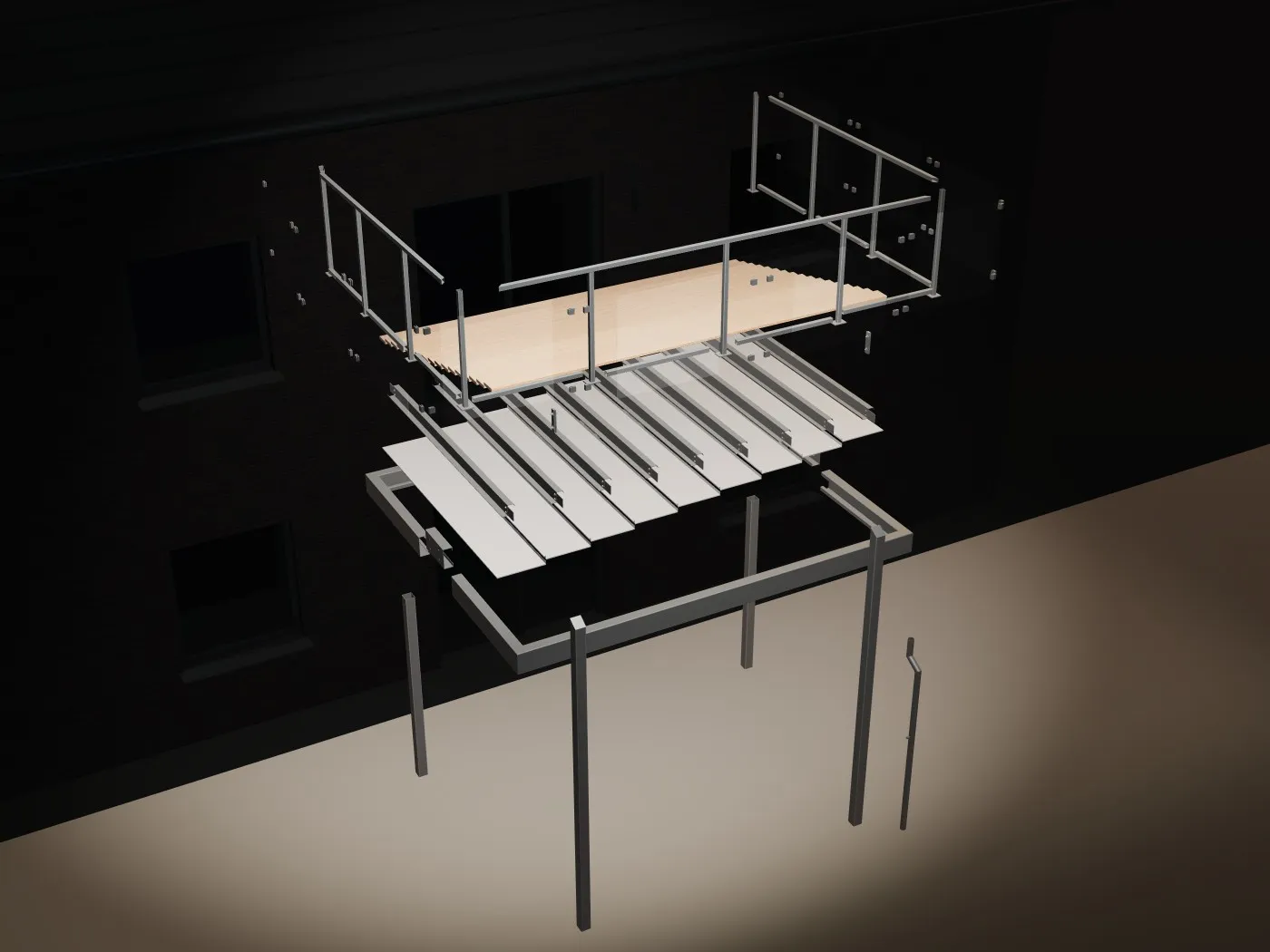

Sieben Baugruppen aus dem Fertigungsmodell
Der Balkon, der sich auf unserer Startseite in seine Teile zerlegt, stammt aus demselben Rechenmodell, mit dem unsere Werkstatt fertigt. Hier sehen Sie ihn in Ruhe: sieben Baugruppen, von den Stützen bis zum Glas, jeweils mit den Maßen aus dem Modell.
Das Modell zeigt unser Referenzdesign „Signatur“: vorgesetzte Stützen, Glas im Rahmen und Bangkirai-Dielen.

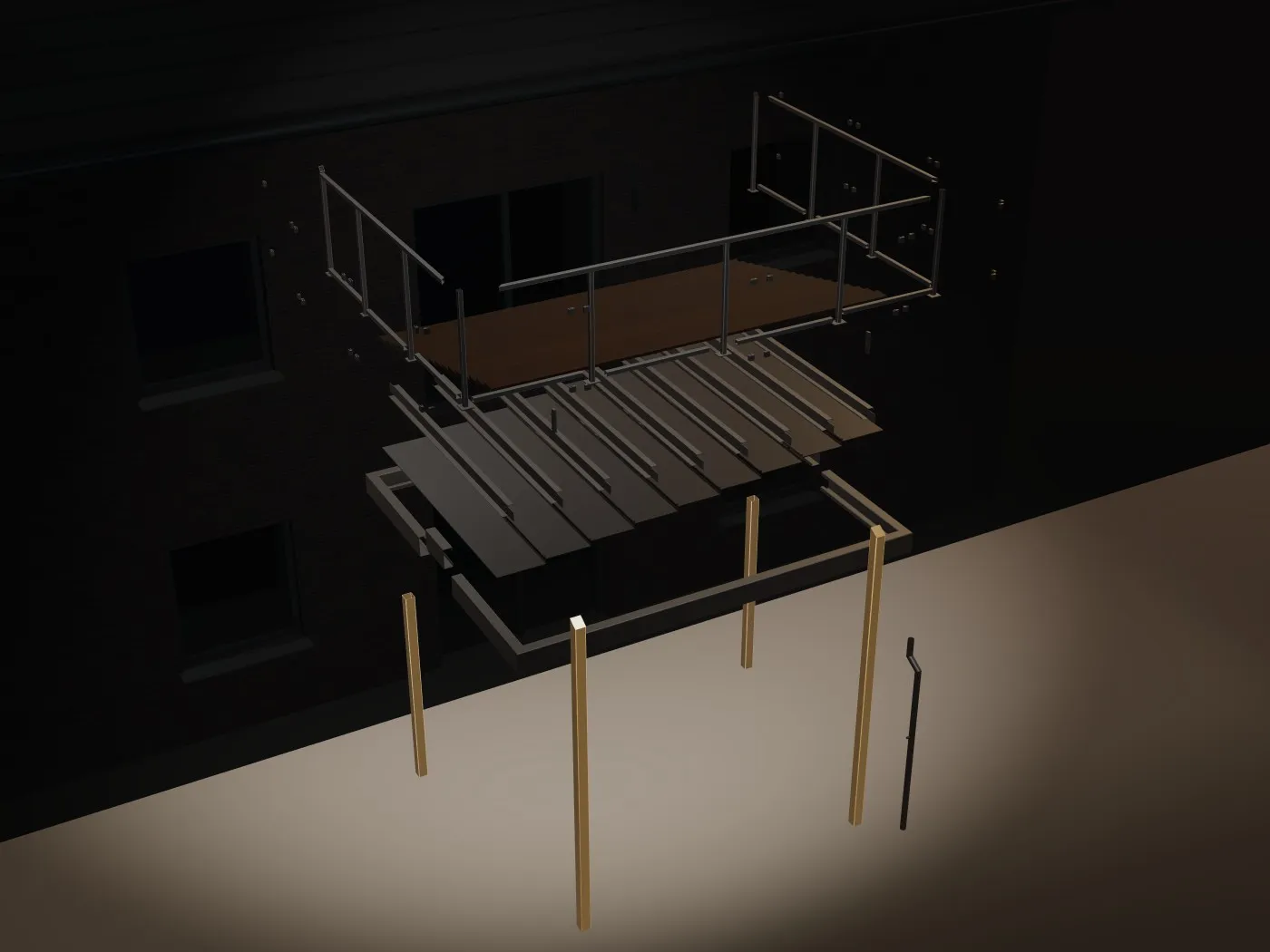

Stützen
Im Fertigungsmodell stehen die vorderen Stützen vor dem Rahmen und laufen bis zum Handlauf durch. An der Wand stehen sie gerade, ohne Kröpfung. Statt vorgesetzt können die Stützen auch an der Ecke stehen. Sichtbare Fußplatten gibt es nicht.
- Profil
- QR 100 × 4 oder Ø 101,6
- Stützenende
- gerade oder 60° geschnitten
- Stellung
- vorgesetzt oder an der Ecke

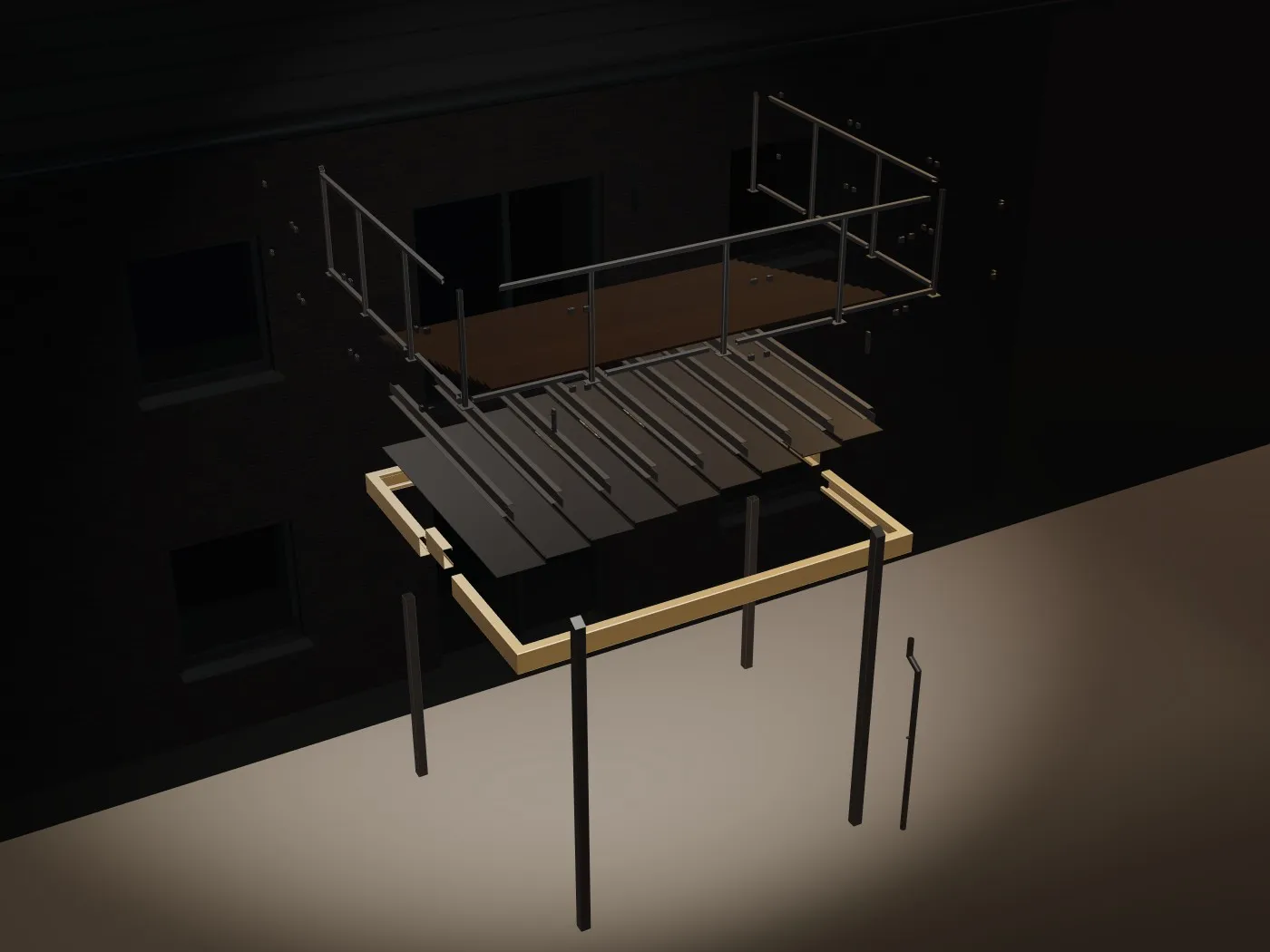

Rahmen
Der Rahmen ist die Ansicht. Eine Blende gibt es nicht: Das abgekantete Randprofil zeigt nach außen eine geschlossene Fläche, die Ecken sitzen auf Gehrung. Große Rahmen fertigen wir in zwei Hälften und verschrauben sie am Transportstoß.
- Randprofil
- 210 × 100 mm, 4 mm
- Ecken
- Gehrung
- Oberfläche
- verzinkt und pulverbeschichtet

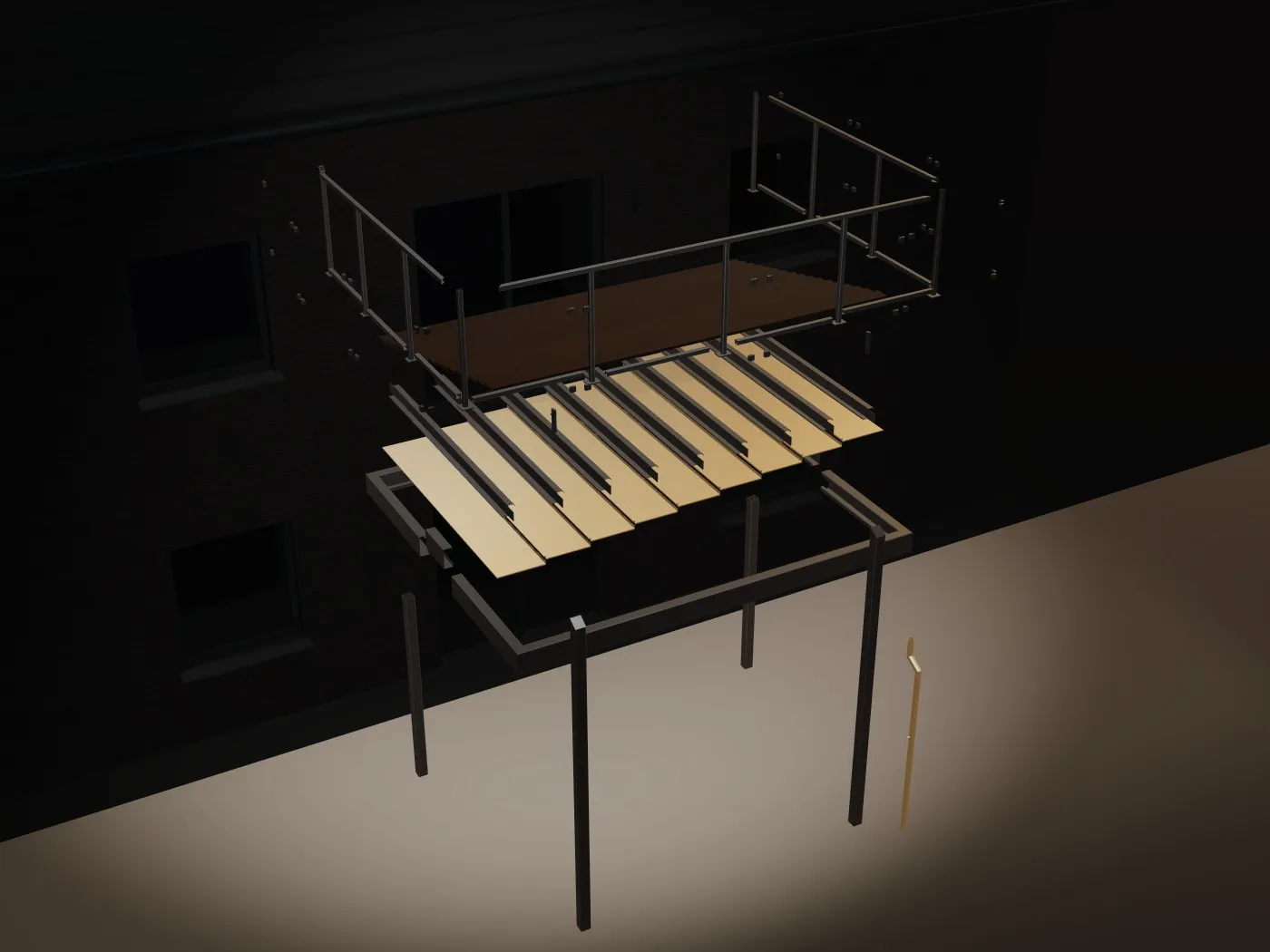

Wasserführende Schicht
Gekantete Aluminiumbleche liegen innen auf dem unteren Schenkel des Randprofils. Sie führen das Regenwasser unter dem Belag zum Fallrohr.
- Werkstoff
- AlMg3, 1,5 mm
- Bahnen
- gefalzt, an den Rändern gekantet

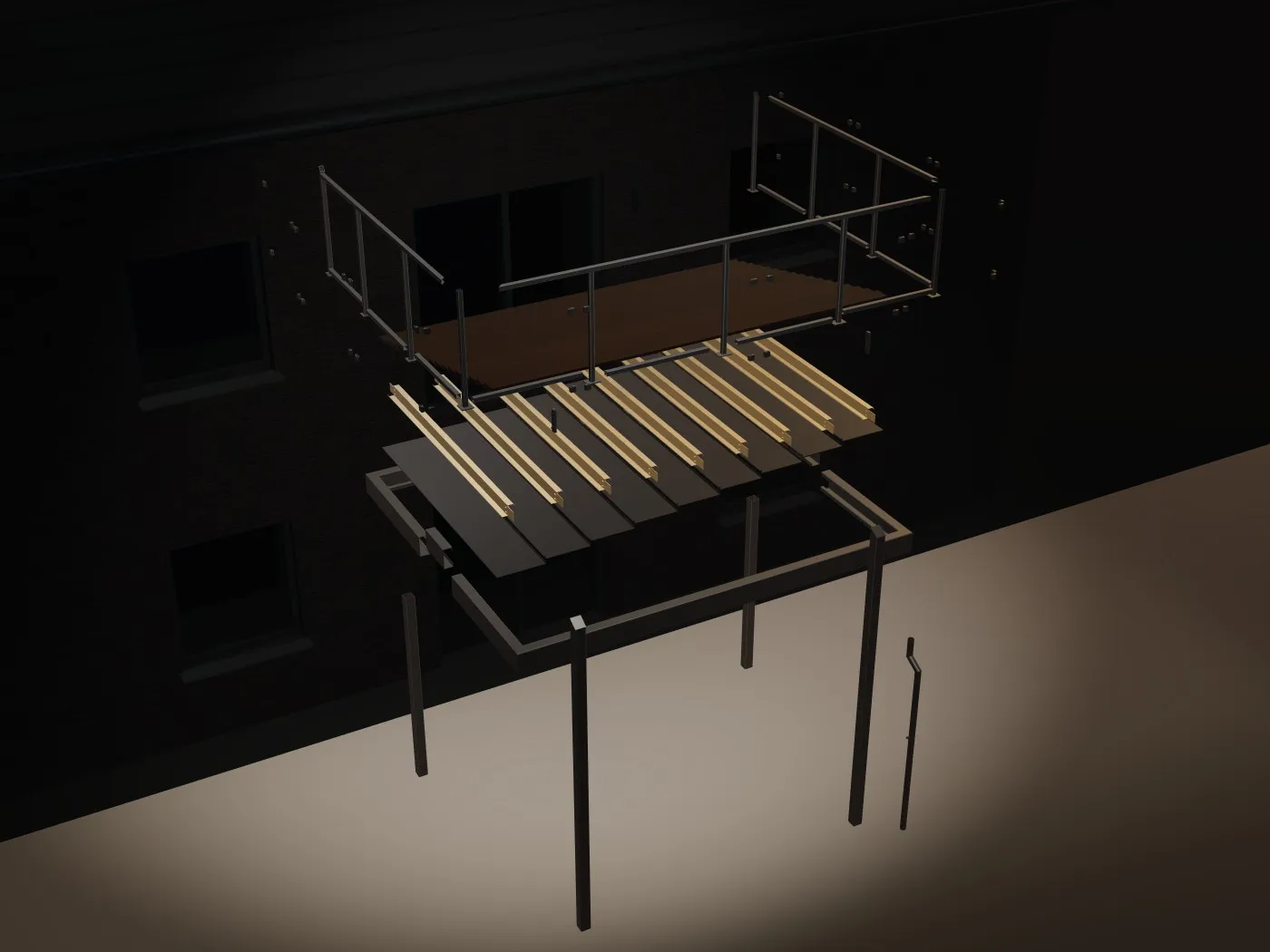

Unterkonstruktion
Z-Pfetten aus Stahl tragen den Belag. Winkel und Schrauben verbinden sie mit dem Rahmen.
- Pfetten
- Z-Profil, quer zur Wand
- Verbindung
- Winkel, ISO 4017 M10

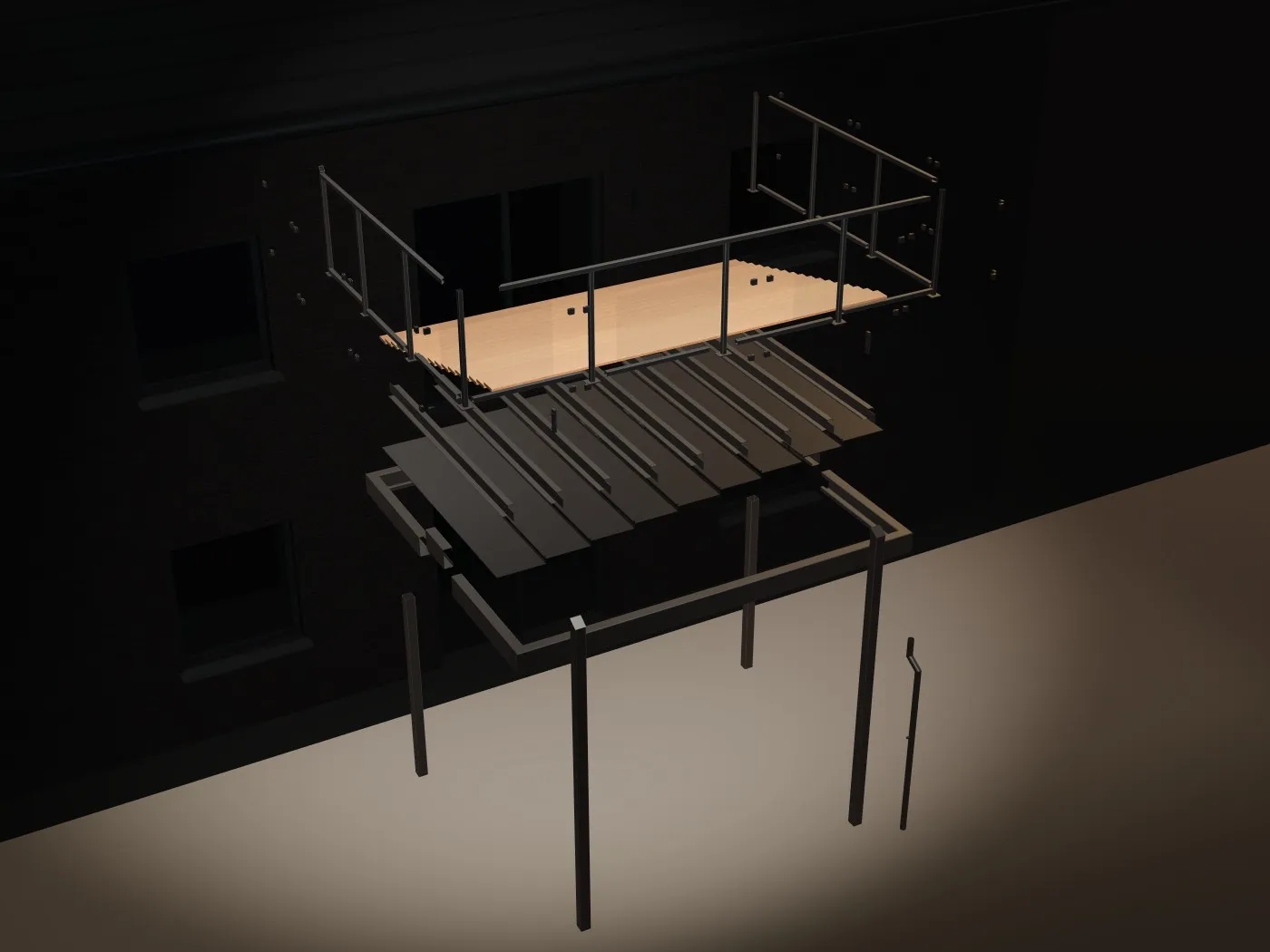

Belag
Gezeigt ist Bangkirai. Möglich ist jeder Belag aus dem Katalog Terrassensysteme. Die Oberkante liegt 5 mm unter der Rahmenkante.
- Gezeigt
- Bangkirai
- Oberkante
- 5 mm unter Rahmen

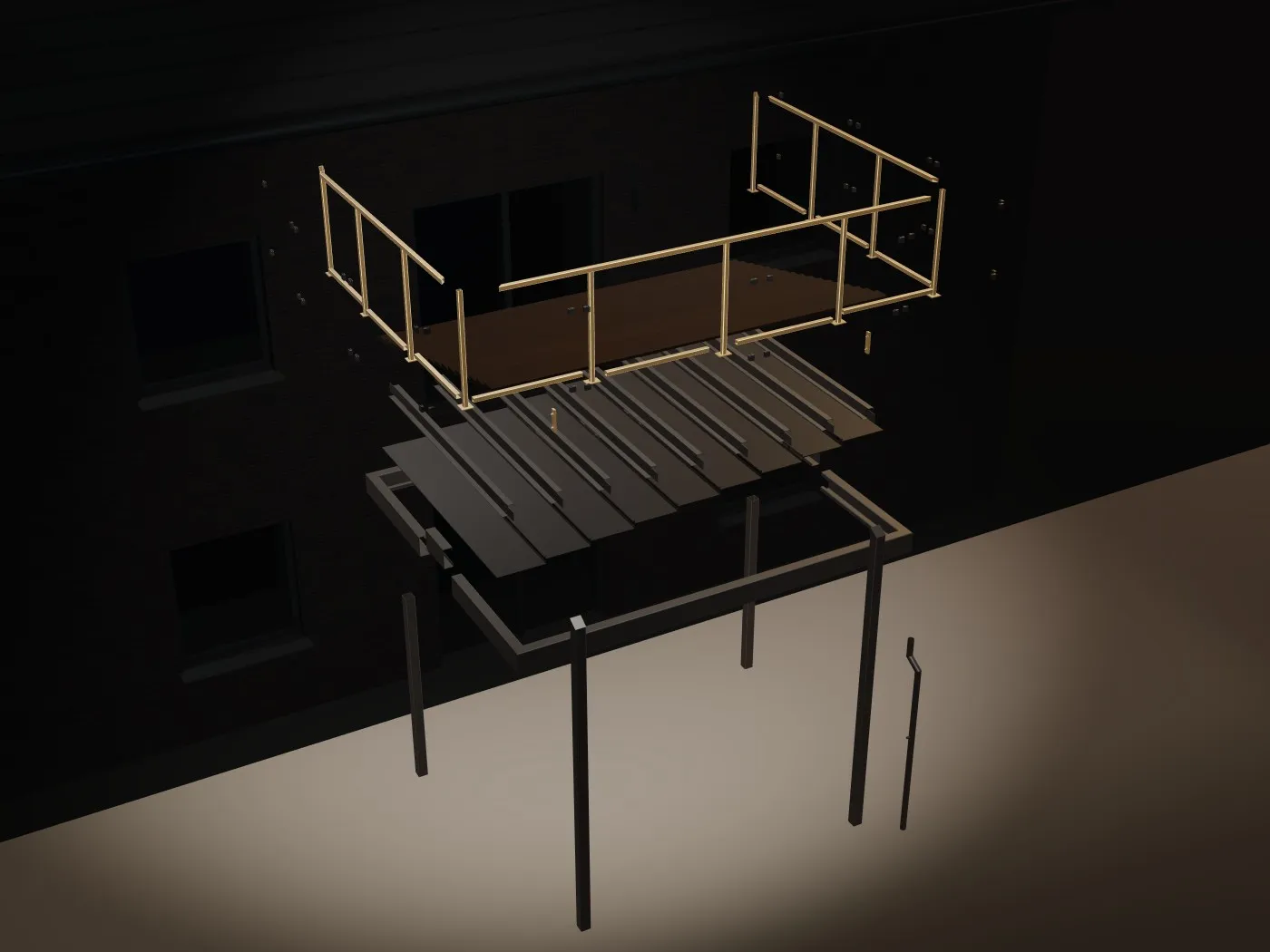

Geländer
Pfosten, Untergurt und Handlauf auf Gehrung. An jeder Ecke steht ein gemeinsamer Pfosten. Zur Hauswand bleiben 40 mm Luft.
- Pfosten
- FRQ 40 × 40 × 3
- Abstand zur Wand
- 40 mm

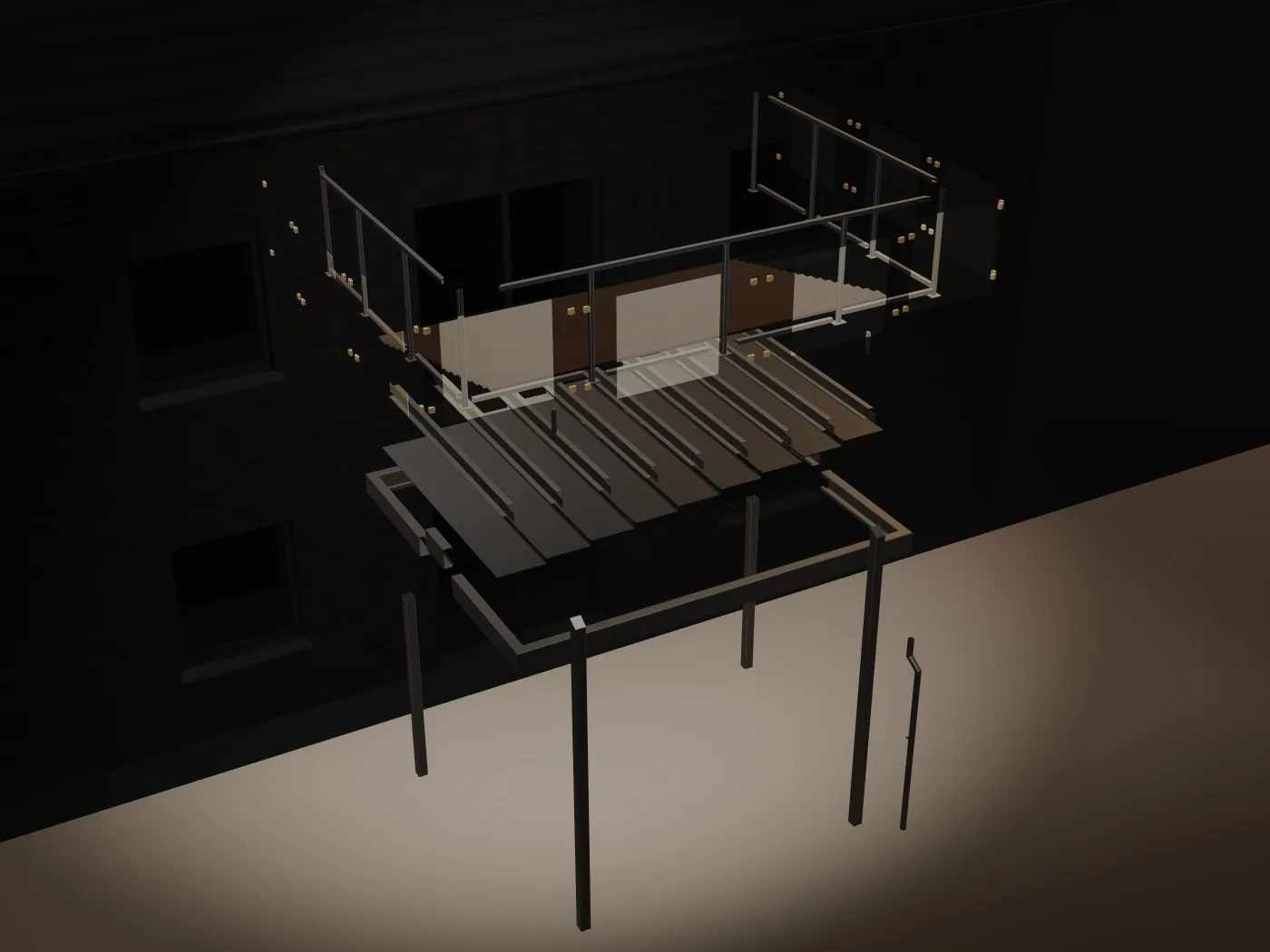

Verglasung
Glas im Rahmen, gehalten von Glashaltern. Für jeden Halter ist die Bohrung im Pfosten schon im Modell gesetzt.
- Glashalter
- t = 8 mm
- Bohrung
- Ø 5 mm
Filigrane Verbindungen
Wo es geht, verbinden wir die Teile filigran und oft gesteckt, zum Beispiel Pfosten ohne Kopfplatte. Die Verbindungsmittel sind aus Edelstahl.
An jeder Ecke des Geländers steht ein gemeinsamer Pfosten statt zweier Pfosten nebeneinander. Pfosten, Untergurt und Handlauf treffen sich auf Gehrung. So bekommt der Balkon eine klare, moderne Optik.
Entwässerung ohne wartungsanfällige Dichtstoffe
In unserem Referenzdesign liegt unter dem Belag die wasserführende Schicht: gekantete, gefalzte Bahnen aus Aluminium, die innen auf dem unteren Schenkel des Randprofils aufliegen. Sie führen das Regenwasser unter dem Belag zum Fallrohr. Darüber tragen Z-Pfetten den Belag.
Diese Wasserführung ist konstruktiv gelöst und verdeckt. Sie kommt ohne wartungsanfällige Dichtstoffe aus.
Beschichtung und Farben
In unserem Referenzdesign „Signatur“ bekommt die Stahlkonstruktion eine Duplex-Beschichtung: Sie wird verzinkt und pulverbeschichtet. Dazu kommen sorgfältig ausgewählte Materialien, etwa Aluminium für die wasserführende Schicht und Edelstahl für die Verbindungsmittel.
Bei Farben und Oberflächen haben Sie eine große Auswahl. Unsere Designideen zeigen zum Beispiel Anthrazitgrau (RAL 7016), Eisenglimmer (DB 703), Graualuminium (RAL 9007), Verkehrsweiß (RAL 9016) und Graubraun (RAL 8019).
Bodenbeläge
Der Belag liegt auf den Z-Pfetten, seine Oberkante 5 mm unter der Kante des Rahmens. Wir verlegen ihn passend zu Konstruktion und Entwässerung.
Möglich ist jeder Belag aus unserem Katalog Terrassensysteme. In den Designideen unten sehen Sie unter anderem Bangkirai, Lärche, Accoya®, megawood®, WPC, Keramik und Aluminiumdielen.
- Holz
- Nadelholz, Hartholz oder Thermoholz
- WPC
- zum Beispiel in der Designidee „Pflegeleicht“
- Aluminium
- zum Beispiel Aluminiumdielen in Kalkeiche („Panorama“)
- Keramik
- in Stein- und Dielenoptik
- Gitterrost
Sieben Designideen
Ein System, unzählige Möglichkeiten: Geländer, Bodenbelag, Farbe und Stellung der Stützen verändern das Erscheinungsbild. Wählen Sie eine Designidee als Ausgangspunkt und gestalten Sie Ihren Balkon im Balkonstudio weiter nach Ihren Vorstellungen.
Signatur
Glas im Rahmen · Hartholz
Unser Referenzdesign vereint klare Glasflächen im markanten Stahlrahmen mit warmen Bangkirai-Dielen. Klar, elegant und zeitlos.
RAL 7016 Anthrazitgrau
Im Balkonstudio öffnen: Design SignaturUrban
Flachstäbe · Keramik
Markante Flachstahlgeländer und großformatige Keramikplatten verleihen diesem Design einen modernen, geradlinigen Charakter.
DB 703 Eisenglimmer
Im Balkonstudio öffnen: Design UrbanPanorama
Ganzglas · Aluminiumdielen
Freie Sicht und maximale Transparenz. Rahmenlose Glasflächen und Aluminiumdielen in Kalkeiche sorgen für eine offene, elegante Gestaltung.
RAL 9007 Graualuminium
Im Balkonstudio öffnen: Design PanoramaKlassik
Stabgeländer · Lärche
Zeitlose Stabgeländer in Verkehrsweiß treffen auf natürliche Lärchendielen. Schlicht, harmonisch und vielseitig kombinierbar.
RAL 9016 Verkehrsweiß
Im Balkonstudio öffnen: Design KlassikPrivat
Sichtschutz · megawood®
Mehr Privatsphäre, mehr Rückzugsmöglichkeiten. Blickdichte Füllungen und satinierte Seitenelemente schaffen einen geschützten Außenbereich.
RAL 7016 Anthrazitgrau
Im Balkonstudio öffnen: Design PrivatNatur
Lamellen · Accoya®
Warme Naturtöne und filigrane Aluminiumlamellen verbinden modernes Design mit wohnlicher Atmosphäre.
RAL 8019 Graubraun
Im Balkonstudio öffnen: Design NaturPflegeleicht
Lochblech · WPC
Moderne Lochblechfüllungen und langlebige WPC-Dielen verbinden eine leichte Optik mit geringem Pflegeaufwand.
RAL 9007 Graualuminium
Im Balkonstudio öffnen: Design Pflegeleicht

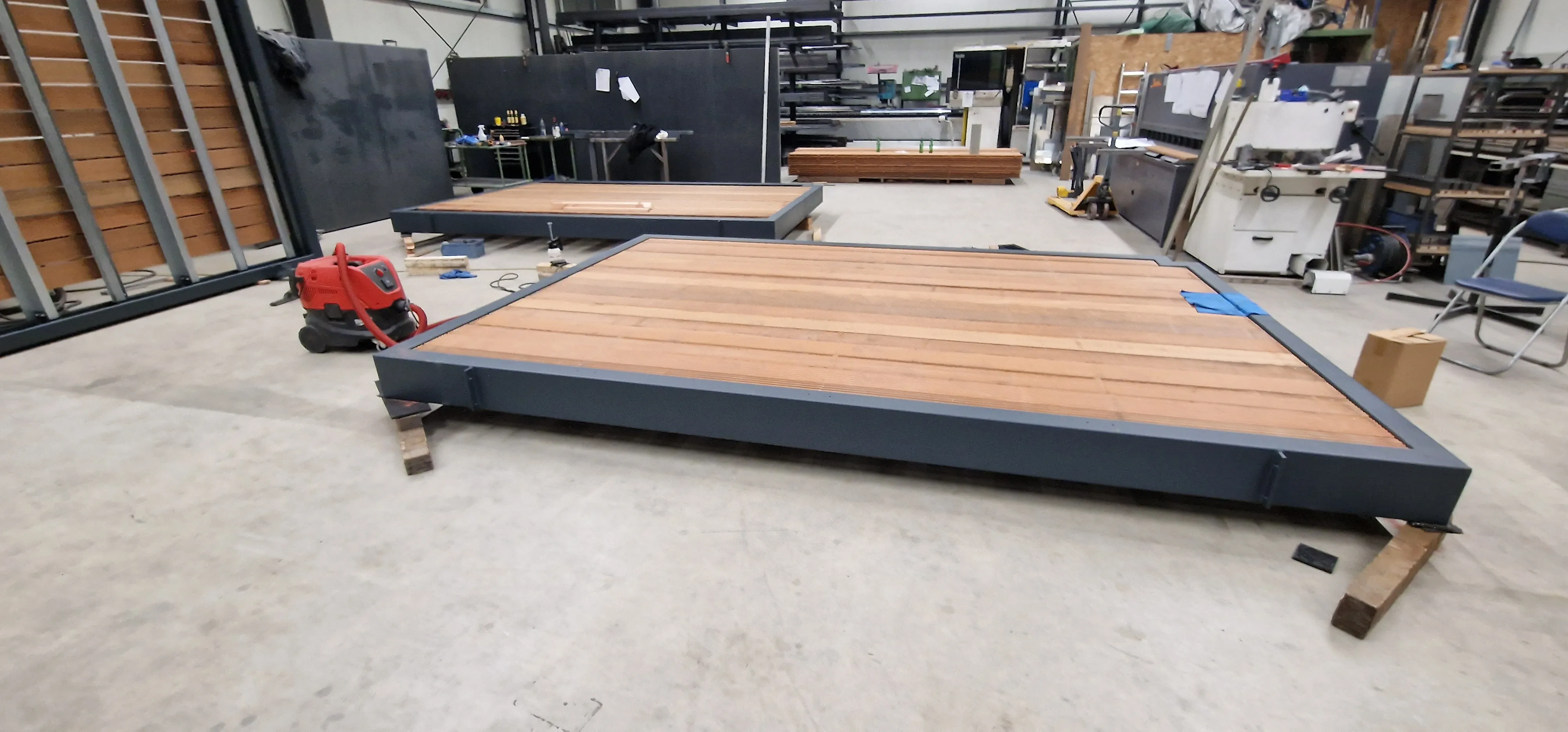

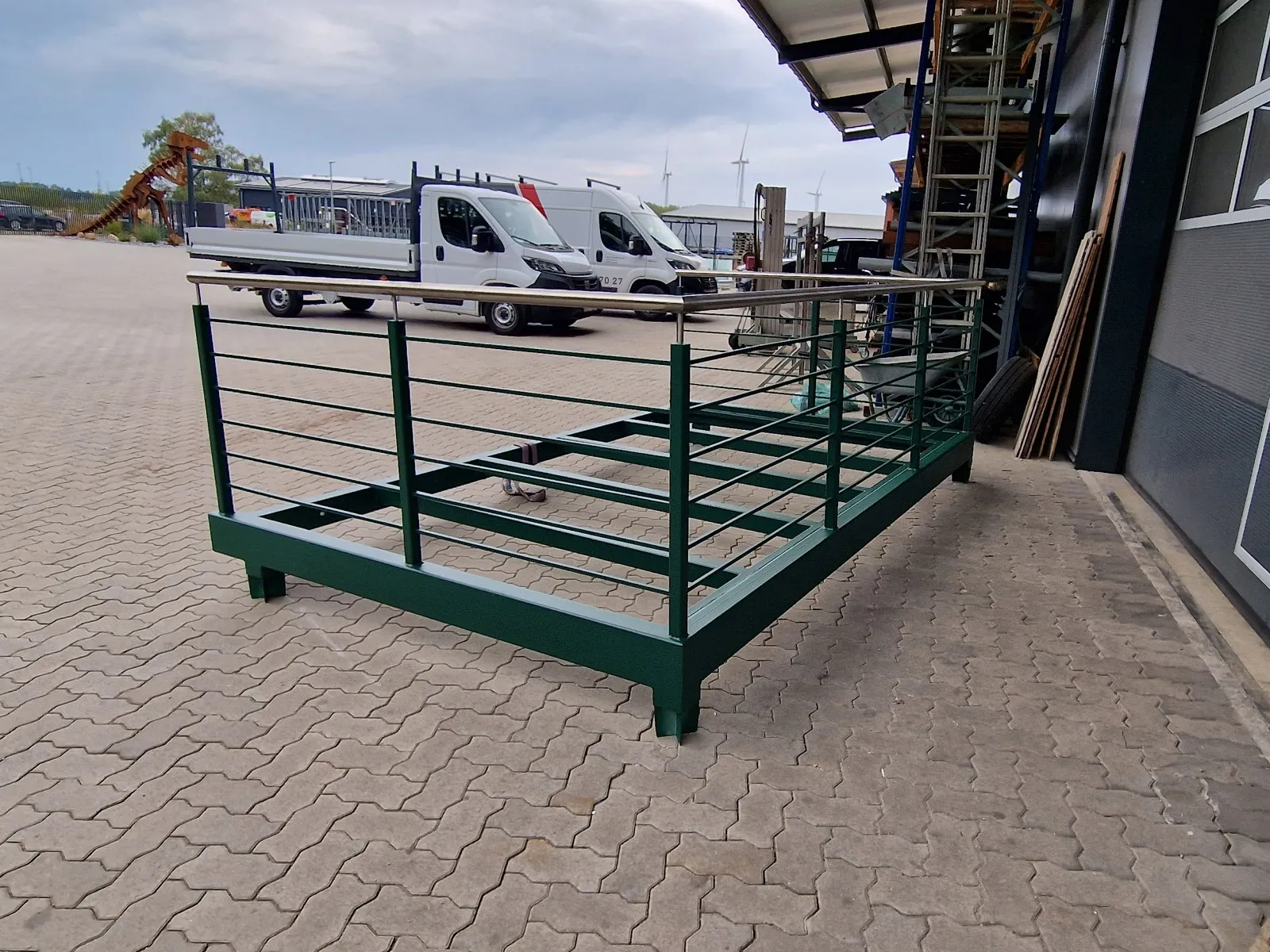

Konstruiert in 3D, gefertigt in Vastorf

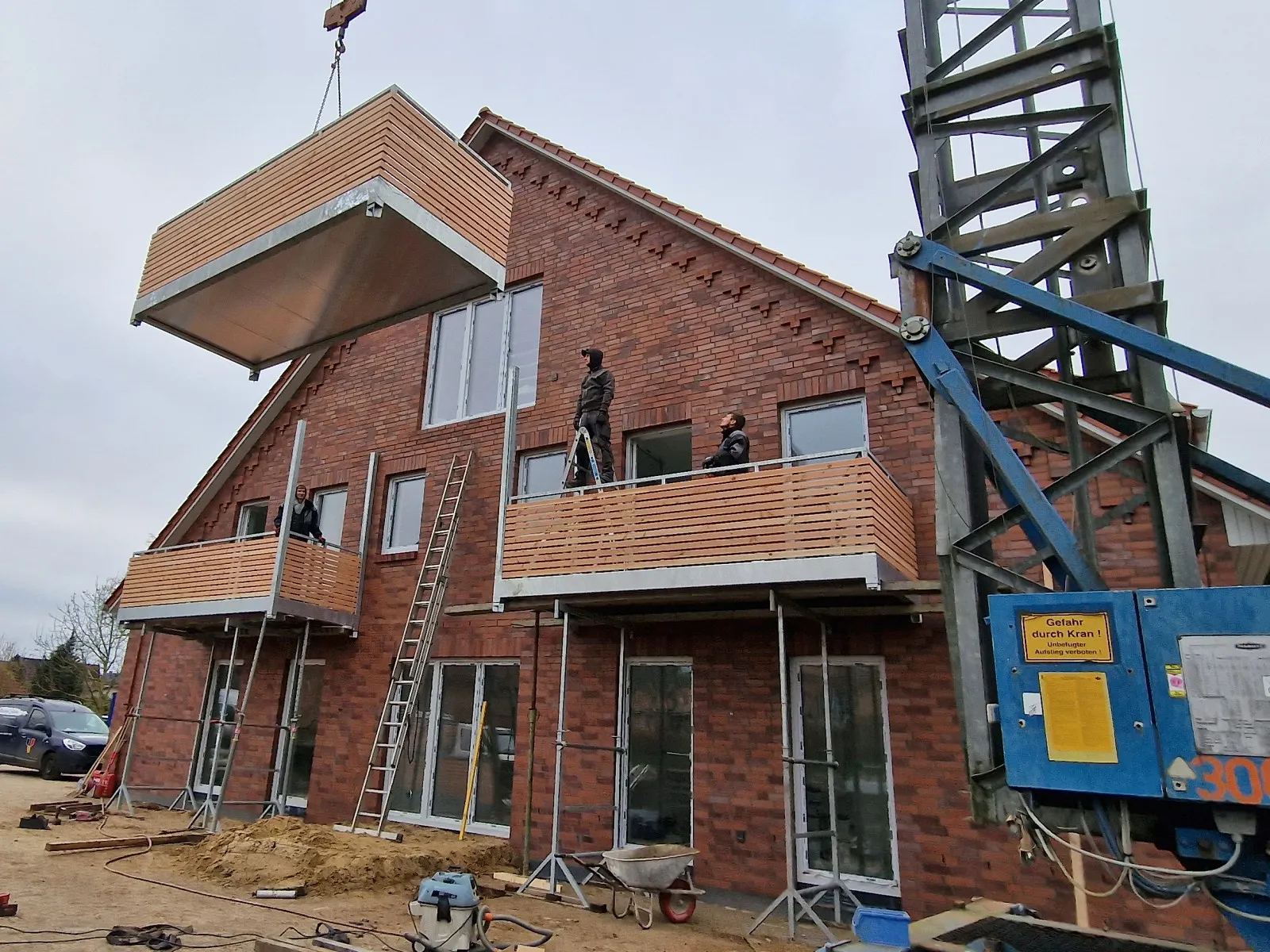

Jeden Balkon konstruieren wir in 3D mit HiCAD, Teil für Teil. Aus dem Modell entstehen die Fertigungsunterlagen für unsere eigene Werkstatt in Vastorf, und unser eigenes Team montiert den Balkon. Planung, Konstruktion, Fertigung und Montage kommen so aus einem Betrieb.
Aufgemessen wird per 3D-Laserscan, nach Ihrem Auftrag. In das Abbild Ihres Hauses setzen wir Ihren Balkon, und Sie geben ihn frei, bevor wir mit der Fertigung beginnen.
Als nach DIN EN 1090 in der Ausführungsklasse EXC2 zertifiziertes Unternehmen stehen für uns die fachgerechte Ausführung, Sicherheit und Qualität an erster Stelle.
Häufige Fragen
Wie wird das Regenwasser abgeführt?
In unserem Referenzdesign „Signatur“ fängt eine wasserführende Schicht das Regenwasser unter dem Belag auf: gekantete Bahnen aus Aluminium (AlMg3, 1,5 mm), die es zum Fallrohr führen. Die Wasserführung ist konstruktiv gelöst und kommt ohne wartungsanfällige Dichtstoffe aus.
Aluminium oder Stahl?
Beides, jeweils für eine Aufgabe: Stützen, Rahmen und Z-Pfetten sind aus Stahl, im Referenzdesign „Signatur“ verzinkt und pulverbeschichtet. Die wasserführende Schicht unter dem Belag ist aus Aluminium, die Verbindungsmittel sind aus Edelstahl.
Welche Bodenbeläge sind möglich?
Holz (Nadelholz, Hartholz oder Thermoholz), WPC, Aluminium, Keramik in Stein- und Dielenoptik und Gitterrost. Möglich ist jeder Belag aus unserem Katalog Terrassensysteme.
Wo kann ich mir die Designs ansehen?
Am 3D-Modell auf unserer Startseite und im Balkonstudio. Dort sehen Sie Ihren Balkon in 3D an einem Beispielhaus und bekommen eine unverbindliche Preisorientierung inkl. MwSt. Das Balkonstudio ist kostenlos und ohne Anmeldung.
